產品概述：

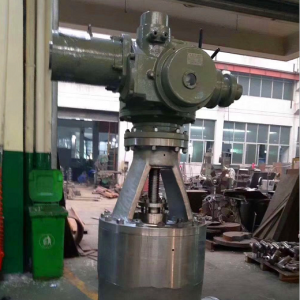

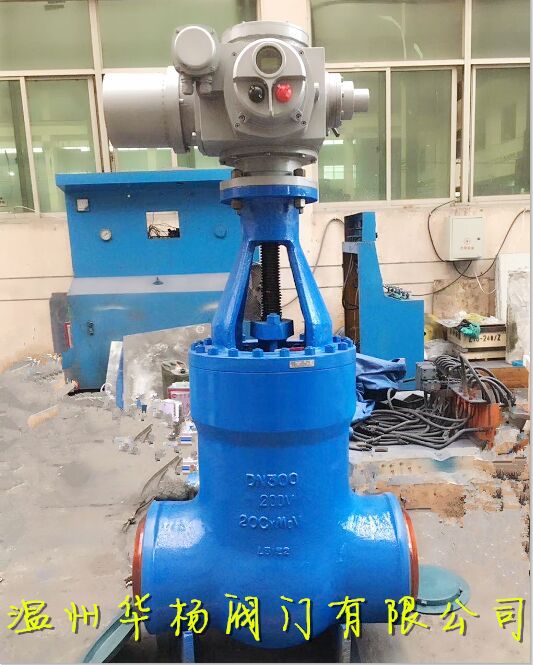

Z960Y、Z961Y、Z962Y電動高溫高壓焊接閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。

電站閘閥的特點與用途:

1、閥門與管路連接采用焊接方式結構。

2、采用壓力自緊式密封，壓力越高，密封性能越好。

3、流動阻力小：閥門通道為直通型，介質成直線流動，流動阻力損失很小。

4、啟、閉力矩小：本閥采用手動（電動）操作，操作裝置中配螺母采用內涵式結構，并可自注油嘴加注潤滑劑，減小磨輕松靈活。

5、便于操作：本閥采用明桿升降式，閥桿從手輪上梯形螺紋在閥桿的上半部，不與介質直接接觸，不受介質腐閥門開啟高度可以從螺紋處直接看出，便于操作。

6、密封可靠：本閥閘板采用楔式彈性單閘板結構，動補嘗由于異常負荷或溫度引起的閥體變形，密封可靠，不會產生閘板楔死現象。

7、電動閥門采用電動頭多回轉型 ，電動閥門同電動裝置驅動，使閘板上升、下降，從而 帶動閘板上、下運動，開啟、關閉閥門，手動閥門 ，采用手輪，順時針方向旋轉，閘板下降，閥門關閉，逆時針方旋轉，閘板上升，閥門開啟。

200℃以上的高溫閥門，由于安裝時處于常溫，而正常使用后溫度升高，螺栓受熱膨脹，間隙加大，所以必須再次擰緊，叫做“熱緊”，操做人要注意這一工作，否則容易發生泄露。

電站閘閥工作原理:

開啟過程

1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直Z到全開位置，閥桿提升到 位置，球體旋轉到全開位置。
關閉過程

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
4手輪轉動的Z后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

本產品的品牌是一五，型號是z961y，連接形式是焊接，主體材料是鑄鋼，公稱通徑是dn50-dn300（mm），適用介質是水，材質是鑄鋼，密封形式是硬密封型，標準是國標，外形是大型，流動方向是雙向，驅動方式是手動，零部件及配件是配件，用途是疏水，壓力環境是高壓，工作溫度是高溫，類型(通道位置)是直通式

高溫高壓電動電站閘閥 主要外形尺寸

Z961Y-P₅₄100V 型高溫高壓電動電站閘閥

Z961Y-P₅₄140V 型高溫高壓電動電站閘閥

Z961Y-P₅₄170V 型高溫高壓電動電站閘閥

產品外形及結構尺寸示意圖
