詳細資料：

    D671H/X/F氣動對夾式蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、;冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流 介質的作用。氣動蝶閥主要特點為：設計新穎、合理，結構，重量輕，啟閉迅速。操力矩小，操作方便，省力靈巧。氣動閥門可以任何位置安裝、維修方便。密封件可以更換，密封性能可靠達到雙向 密封零泄漏。密封材料耐老化、耐腐蝕，使用壽命長等特點。

D671H氣動蝶閥主要零件材質：

D671H氣動對夾式蝶閥主要連接尺寸：

適用介質：空氣、水、污水、蒸氣、煤氣、油品、帶腐蝕性介質等
蝶閥應用：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
其他技術參數備注：
（1）蝶閥價格由口徑、材質、壓力的不同而異，恕不公布價格！
（2）連接形式：對夾、凸耳式對夾、法蘭、焊接（對焊）等
（3）傳動方式：手動、蝸輪傳動、氣動、電動等
（4）口徑從DN6-DN1200;壓力從1.0MPA-32MPA;溫度-100℃-600℃
（5）材質有：碳鋼、不銹鋼、合金鋼、鉻鉬鋼、低溫鋼、球墨鑄鐵及其他特殊鋼;

產品D671H對夾式氣動蝶閥特點

1、用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、D671H對夾式氣動蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

執行標準

設計標準：GB/T12238-1989

：GB/T13927-1992；JB/T9092-1999

法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000

結構長度：GB/T12221-1989

主要外形及連接尺寸(PN0.6MPa～PN1.0MPa)

密封副適用介質， 溫度推薦

A 非常適用 B 適用 C 有限適用 D 不適用

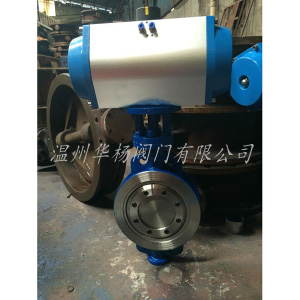

D671H-16C氣動蝶閥

多層次硬密封蝶閥為偏心金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有：手動，蝸輪桿傳動，氣動等。多層次硬密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0～90°之間，旋轉到90°時，閥門則牌全開狀態。

氣動硬密封蝶閥是由氣動執行器和對夾蝶閥組成。氣動硬密封蝶閥是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截?cái)嚅y使用，亦可設計成具有調節或截?cái)嚅y兼調節的功能，目前碟閥在低壓大中口徑管道上的使用越來越多。
 氣動硬密封蝶閥參數：

1、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
