詳細資料：

差壓油密封楔式閘閥原理

差壓油密封楔式閘閥是在現有楔式彈性閘閥結構的基礎上發展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表面移動的活塞和閥座組成，當閥關閉時，閥體中腔內充滿介質壓力，在閥后，即閥的下游端，由于介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封面上形在密封油膜，從而實現密封。在閥體外部的前后部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，只需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封面上又實現了密封。 適合介質：油品、天然氣等，廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路人作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

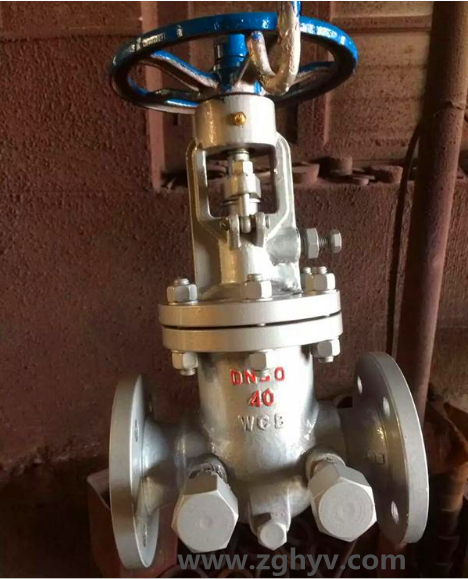

CYZ40H差壓楔式油密封閘閥產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小。

2、密封面采用不銹鋼和硬質合金，使用壽命長。

3、采用柔性石墨填料、密封可靠，操作輕便靈活。

4、具有手動、電動、氣動、齒輪傳動等多種驅動方式。

CYZ40H差壓楔式油密封閘閥適用范圍

CYZ40H差壓楔式油密封閘閥適用于油品、天然氣等介質，被廣泛應用于石油化工，火力發電廠等油品、天然氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

CYZ40H差壓楔式油密封閘閥裝運輸：閥門兩側應設輕質堵板固封。中、小口徑閥門應以草繩捆扎，并以集裝箱方式運輸為宜。大口徑閥門亦有簡易木條框架固體包裝，以免運輸過程中碰損。

產品標準

通用閥門  法蘭和對焊連接鋼制閘閥GB12234

法蘭連接金屬閥門的結構長度GB12221

整體鑄鋼管法蘭JB/T79.1~97.4

天然氣地面設施抗硫化物應力開裂金屬材料要求SY/T0599

鋼制閥門一般要求GB/T12224

通用閥門 供貨要求GB/T12252

閥門的檢驗與試驗JB/T9092

通用閥門  標志GB/T12220

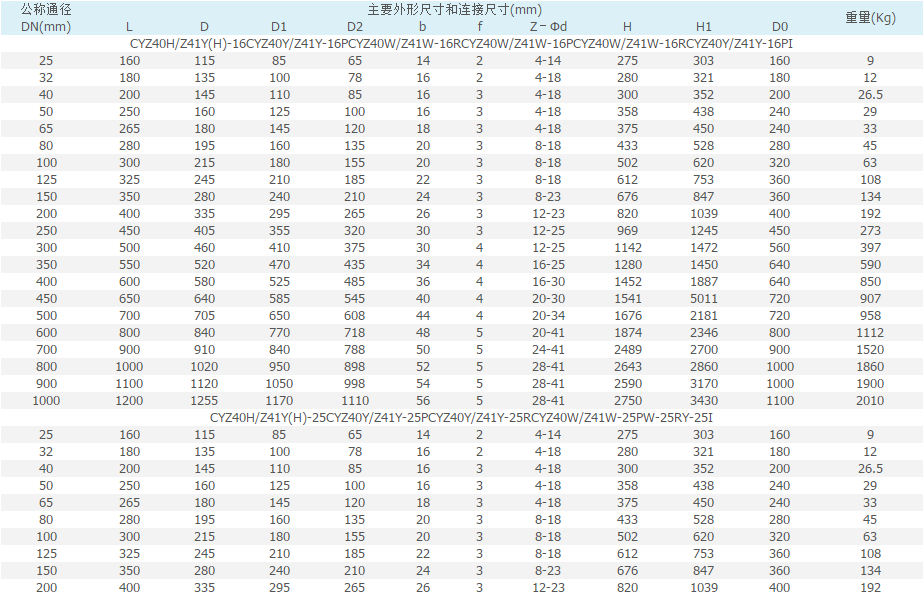

差壓楔式油密封閘閥外形及連接尺寸Main external and connecting dimensions

CYZ40H差壓油密封閘閥主要零件材料

零件名稱

閥體、閥蓋

閘板

閥座

閥桿

閥桿螺母

密封面

材料

基本型

WCB

WCB+13Cr/STL

合金鋼+13Cr

合金鋼

鋁青銅

聚四氟乙稀PTFE

抗硫型

WCB抗硫處理

WCB+STL

合金鋼+STL

318鋼

增強聚四氟乙稀PTFE

訂貨須知：

    一、①CYZ40H差壓楔式油密封閘閥產品名稱與型號②CYZ40H差壓楔式油密封閘閥口徑③CYZ40H差壓楔式油密封閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
