詳細資料：
特點:

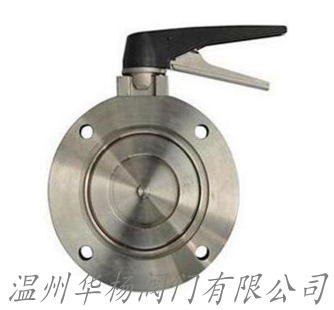

● GI系列是經過一系列改進過的蝶閥：
● 閥門能承受正壓力；
● 閥桿上下不竄動；
● 開、關有限位結構，閥板有鎖定裝置;
外形連接尺寸：
真空標準：GB6070
型號 | DN | D | D0 | B | N | C | H | L |
GI-32 | 32 | 90 | 70 | 22 | 4 | 9 | 130 | 140 |
GI-40 | 40 | 100 | 80 | 22 | 4 | 9 | 140 | 155 |
GI-50 | 50 | 110 | 90 | 22 | 4 | 9 | 150 | 170 |
GI-63 | 63 | 130 | 110 | 28 | 4 | 9 | 170 | 190 |
GI-80 | 80 | 145 | 125 | 28 | 8 | 9 | 185 | 212 |
GI-100 | 100 | 165 | 145 | 28 | 8 | 9 | 206 | 242 |
GI-125 | 125 | 200 | 175 | 34 | 8 | 11 | 240 | 283 |
GI-160 | 150 | 225 | 200 | 34 | 8 | 11 | 265 | 320 |
GI-200 | 200 | 285 | 260 | 40 | 12 | 11 | 334 | 400 |
GI-250 | 250 | 335 | 310 | 45 | 12 | 11 | 384 | 473 |
GI-320 | 300 | 425 | 395 | 50 | 12 | 147 | 472 | 568 |
GI-400 | 400 | 510 | 480 | 60 | 16 | 14 | 560 | 700 |
真空標準：JB919
型號 | DN | D | D0 | B | N | C | H | L |
GI-32 | 32 | 78 | 64 | 22 | 4 | 7 | 118 | 134 |
GI-40 | 40 | 85 | 70 | 22 | 4 | 7 | 125 | 147 |
GI-50 | 50 | 110 | 90 | 22 | 4 | 9 | 150 | 170 |
GI-63 | 63 | 125 | 105 | 28 | 4 | 9 | 165 | 187 |
GI-80 | 80 | 145 | 125 | 28 | 4 | 9 | 185 | 212 |
GI-100 | 100 | 170 | 145 | 28 | 4 | 12 | 210 | 244 |
GI-125 | 125 | 195 | 170 | 34 | 4 | 12 | 238 | 280 |
GI-150 | 150 | 220 | 195 | 34 | 8 | 12 | 263 | 317 |
GI-200 | 200 | 275 | 250 | 40 | 8 | 12 | 324 | 396 |
GI-250 | 250 | 330 | 300 | 45 | 8 | 14 | 378 | 467 |
GI-300 | 300 | 380 | 350 | 50 | 8 | 14 | 428 | 546 |
GI-400 | 400 | 500 | 465 | 60 | 8 | 18 |
|
|
閥體材質有: 鑄鐵、鑄鋼、不銹鋼、鍛鋼、低溫鋼。
工作壓力：國標：1.6-10.0MPA，美標：150LB-600LB，日標：10K-16K。
工作溫度：-196°C- 550°C。
閥門口徑：DN50-DN1800。
連接方式: 法蘭、對夾、焊接。
驅動方式: 手動、蝸輪、氣動、電動。
適用介質: 水、油品、氣體、蒸汽等。
應用領域：機械設備、化工設備、通用零部件、工業設備、給排水設備、造紙設備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備采礦設備，市政、電子工業等。
訂貨須知：
一、①GI手動真空蝶閥產品名稱與型號②GI手動真空蝶閥口徑③GI手動真空蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
