詳細資料：

800X壓差旁通閥安裝說明

1、裝卸：800X壓差旁通閥應小心裝卸，建議用軟的繩索起吊，以免損壞閥及配管，保護涂裝層，閥門應小心地放落地下，不能直接落于地面。

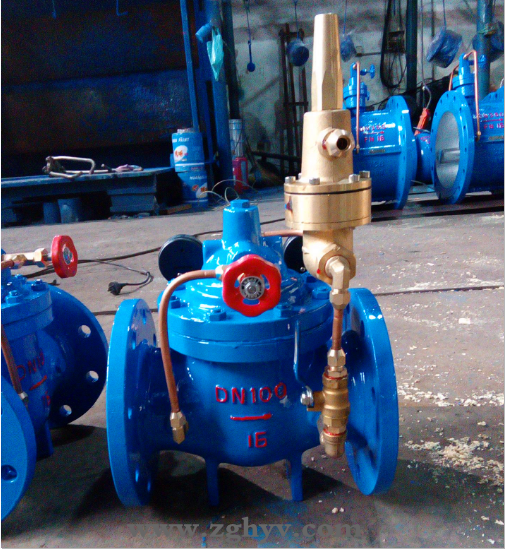

  800X壓差旁通閥

2、安裝前的檢查：在裝卸到目的地后，首先按ACOL提供的說明書上的內容檢查確認，配管是否正確，連接是否可靠，運輸過程中有無對閥門進行損壞，各種零件是否完整。

3、旁通閥安裝前應清理管道中的雜質，檢查相應的法蘭應與閥門的法蘭的壓力等級，公稱通徑相一致，以保持管路的暢通。

4、在壓差旁通閥前后，應安裝兩只閘閥，以檢測及維修時使用。

5、壓差導向閥之感應壓力的管道應直接接在供水及回水管道上，以達到能準確反應供回管之間的壓差，為安裝使用的方便，可在感應管道上裝上小球閥。

6、壓差向?qū)чy上兩個接壓口，上面一個口接到回水管道上，下面一個口接到供水管道上。

800X壓差旁通閥注意事項

1、800X壓差旁通閥不要用于高于公稱壓力的管道上。

2、800X壓差旁通閥不要用于其它不合適推薦的介質上。

3、800X壓差旁通閥不要暴露于冰凍的溫度下。

4、800X壓差旁通閥不能應用于由ACOL推薦的范圍之外。

壓差旁通閥使用說明

1. 使用前先檢查所有閘閥、球閥、針型閥是否在全通狀態

2. 觀測供/回水之間的壓力，根據壓差值調整壓差向?qū)чy，擰開向?qū)чy之上的頂帽，用活動扳手旋轉頂部螺桿，從上往下看，順時針旋轉，時壓差增加，逆時針旋轉時壓差減小，根據所需的左值進行旋轉，當壓差達到目的所需要求時，擰上頂帽，些時壓差就會保證在設定的壓差值，而不論管道的壓力變化如何。

3. 主閥的動作速度可由針閥進行調整，當順時針旋轉時動作減慢，當逆時針旋轉時動作加快，正常情況下，針閥已設定好，而不需要進行調整。

800X壓差旁通閥主零件材質如下表：

800X壓差旁通閥主要鏈接尺寸：

閥門與管道的連接方式
閥門與管路或設備之間的連接方式的選擇是否正確合適，會直接影響到管道閥門產生跑、冒、滴、漏現象的機率。
常見閥門的連接方式包括：法蘭連接、對夾連接、對焊連接、螺紋連接、卡套連接、卡箍連接、自密封連接等連接形式。
1、法蘭連接法蘭連接是閥體兩端帶有法蘭，與管道上的法蘭對應，通過螺栓固定法蘭安裝在管道中。法蘭連接是閥門中用得Z多的連接形式。法蘭有凸面（RF）、平面（FF）、凸凹面（MF）等之分。按結合面形狀又可分為以下幾種：
1）光滑式：用于壓力不高的閥門。加工比較方便
2）凹凸式：工作壓力較高，可使用中硬墊圈
3）榫槽式：可用塑性變形較大的墊圈，在腐蝕性介質中使用較廣泛，密封效果較好。
4）梯形槽式：用橢圓形金屬環作墊圈，使用于工作壓力≥64公斤/平方厘米的閥門，或高溫閥門。
5）透鏡式：墊圈是透鏡形狀，用金屬制作。用于工作壓力≥100公斤/平方厘米的高壓閥門，或高溫閥門。
6）O形圈式：這是一種較新的法蘭連接形式，它是隨著各種橡膠O形圈的出現，而發展起來的，它在密封效果上比一般平墊圈可靠。
2、對夾連接高泉閥門安裝在兩片法蘭中間，閥體上通常有定位孔以方便安裝定位，用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。
3、焊接連接對焊連接：閥體兩端按對焊焊接要求加工成對焊坡口，與管道焊接坡口對應，通過焊接固定在管道上。
承插焊連接：閥體兩端按承插焊要求加工，與管道通過承插焊連接。
4、螺紋連接螺紋連接是一種簡便的連接方法，常用于小閥門。閥體按各螺紋標準加工，有內螺紋和外螺紋兩種。與管道上螺紋對應。螺紋連接分兩種情況：
1）直接密封：內外螺紋直接起密封作用。為了確保連接處不漏，往往用鉛油、線麻和聚四氟乙烯生料帶填充；其中聚四氟乙烯生料帶，使用日見廣泛；這種材料耐腐蝕性能很好，密封效果 ，使用和保存方便，拆卸時，可以完整地將其取下，因?yàn)樗且粚訜o粘性的薄膜，比鉛油、線麻 得多。
2）間接密封：螺紋旋緊的力量，傳遞給兩平面間的墊圈，讓墊圈起密封作用。
常用的螺紋有五大類：米制普通螺紋；英制普通螺紋；螺紋密封管螺紋；非螺紋密封管螺紋；美國標準管螺紋。
概括介紹如下：
①國際標準ISO228/1、DIN259，為內外平行螺紋，代號G或PF（BSP.F）；
②德國標準ISO7/1、DIN2999、BS21，為外牙錐形、內牙平行螺紋，代號BSP.P或RP/PS；
③英國標準ISO7/1、BS21，內外錐形螺紋，代號PT或BSP.Tr或Rc；
④美國標準ANSI B21，內外錐形螺紋，代號NPT
G（PF）、RP（PS）、Rc（PT）牙型角均為55°，NPT牙型角為60°
BSP.F、BSP.P及BSP.Tr統稱為BSP牙。
美國標準管螺紋包括五種：一般用途的錐管螺紋NPT，管接頭用直管內螺紋NPSC，導桿連接用錐管螺紋NPTR，機械連接用直管螺紋NPSM（自由配合的機械連接）和NPSL（帶鎖緊螺母的松配合機械連接）。屬于非螺紋密封管螺紋（N：美國國家標準；P：管子；T：錐形

訂貨須知：

    一、①800X壓差旁通閥產品名稱與型號②800X壓差旁通閥口徑③800X壓差旁通閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
