■ 產品概述

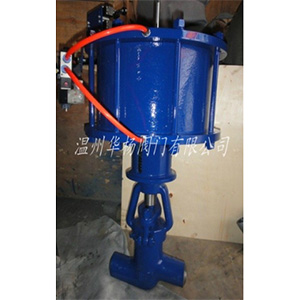

本公司經營的氣動高壓截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。
氣動高壓焊接截止閥J661Y執行標準
設計規范：GB/T 12235
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：JB/T 9002
產品標識：GB/T 12220
供貨規范：JB/T 7928
主要材料 | ||||||
| 零件名稱Part name閥桿、閥蓋、螺栓Body,Bonnet bolt閥桿、閥瓣密封圈Stem,Disc,Gasket填料Packing墊片Gasket執行器ActuatorJ61Y碳鋼、鉻鉬鋼、不銹鋼不銹鋼Stainless steel聚四氧乙稀、柔性石墨PTEF,Soft graphite橡膠石棉板Latex asbestos 碳鋼High gradeGarbon steelll | ||||||
| 主要性能規范 Chief property and specifieation | ||||||
| 型號Type公稱壓力(MPa)Nominalpressure 試驗壓力PS(MPs) Test pressure工作壓力(MPa)Workingpressure工作溫度(℃)Workingtemperature適用介質Applicablemediun殼體Shell密封（液）Seal密封（氣）SealJ61Y-170V24.07.017.60.617.0V≤570℃電站、石油氣、水、油品等Petroleun gas, Oil etc.FJ61Y-160p24.016.017.60.616.0P≤200℃T61Y-32024.016.017.60.616.0C≤200℃ | ||||||
| 主要外形及連接尺寸 Main external and connecting dimensions(mm) | ||||||
| 公稱直徑DN(mm)Nominal Diameter管螺紋RC Source loint尺寸Dimensions重量(Kg)WeightDoLHHid63/4807810011061.201018012010011081.501511/4100130120130121.7020212000145150165152.60 | ||||||
氣動電站截止閥結構特點：1.產品設計制造按ASME B16.34、E101標準，可與進口設備配備使用。2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。3.支管兩端為對焊連接，適應不同的接管要求。4.閥瓣、閥座的密封面采用stellite 司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。5.閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。6.閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。 訂貨須知：
一、①J661Y氣動焊接截止閥產品名稱與型號②J661Y氣動焊接截止閥口徑③J661Y焊接氣動截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
相關產品：
焊接閘閥 | 焊接截止閥
