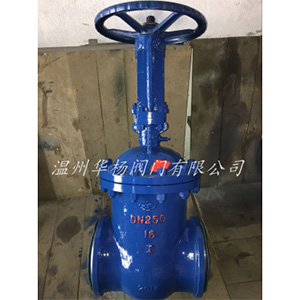

焊接截止閥|焊接閘閥
服務熱線：
0577-67160566
0577-67160566
聯系人：劉經理
手機號：13305770540
手機號：13780160540
電 話：0577-67160566
電 話：0577-67160766
傳 真：0577-67160966
Q Q:
Q Q:
郵 箱：1136084423@qq.com
郵 箱：2228798038@qq.com
地 址：浙江省溫州市永嘉縣甌北鎮安豐工業區
 |
 |
 |
詳細資料：
連接形式：焊接連接
產品材質：WCB,WC6,WC9等
公稱通徑：DN50-DN600
適應介質：水、蒸汽、油品等
液化氣、天然氣、煤氣等
壓力環境：1.6-16.0MPa
工作溫度：-29～+590℃
閥門標準：GB/T12234
流動方向：雙向
型號：Z60Y、Z61Y、Z62Y-100/160/250/320
| 電站閘閥性能規范 | ||||||
| 產品型號 Product type公稱壓力PN(MPa)Nominal pressure | 試驗壓力(MPa)Test pressure | 工作壓力(MPa)Working pressure | 工作溫度(℃)Working temperature | 適用介質Appicable medium | ||
| 強度試驗Sheel test | 密封試驗/上密封實驗Seal test | |||||
| Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽、Water,steam |
| Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
| Z960Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 Steam |
| Z960Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 | |
| 主要零件材料Matecrial for main parts | ||||||
| 零件名稱Part name | 材料牌號Material designation | |||||
| 閥體Body | WCB | WC6 | WC9 | |||
| 閥板Disc | WCB | WC6 | WC9 | |||
| 閥蓋Bonnet | 25 | 12Cr1Mo1VA | ||||
| 閥桿Stem | 1Cr17Ni2 | 20Cr1Mo1VA | ||||
| 閥座Seat | 25 | 12Cr1Mo1VA | ||||
| 密封環Sealing ring | S軟鋼(增強柔性石墨)S soft steel (flexible graphite) | S軟鋼S soft steel | F軟鋼F Soft steel | |||
| 填料Packing | 增強柔性石墨Fexible graphite | |||||
| 支架Yoke | WCB | WCB或WC6 | ||||
| 閥桿螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | |||||
| 四開環Four piece ring | 1Cr13 | 20Cr1MoVA |
電站閘閥主要尺寸及重量
| 公稱通徑DNNominal diameter | 主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions | 電動裝置Electric dewice | 重量(kg)Weight | ||||
| d | L | H | L1 | L2 | |||
| Z60Y-250 | |||||||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z60Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| Z60Y-P54100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| Z60Y-P54170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 | DZWC-4 | 5591 |
Z60Y(Z61Y)中法蘭焊接美標閘閥主要性能規范 |
產品型號 | 試驗壓力(MPa) | 密封試驗 /上密封實驗 |
工作溫 度(℃) |
適用 介質 | ||
公稱壓力PN(MPa) | 強度試驗 PN(MPa) | |||||
Z61Y（0/2）-600LB | 600LB | 15.0 | 11.0 | ≤427℃ ≤200℃ | 水、蒸汽、油品等 硝酸，醋酸類等 | |
Z61Y（0/2）-900LB | 900LB | 22.5 | 16.5 | |||
Z61Y（0/2）-1500LB | 1500LB | 37.5 | 27.5 | |||
Z61Y（0/2）-2500LB | 2500LB | 63.0 | 46.2 | |||
Z61Y（0/2）-3500LB | 3500LB | 96.0 | 70.4 | |||
訂貨須知：
一、①Z61Y中法蘭焊接閘閥產品名稱與型號②Z61Y中法蘭焊接閘閥口徑③Z61Y中法蘭焊接閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
